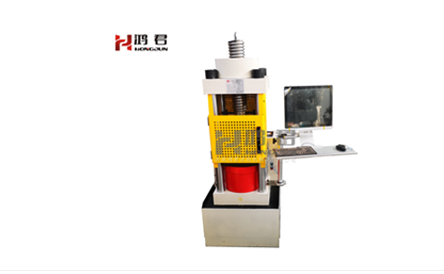

壓力試驗機由底座，油缸，下壓板，立柱，上壓板，上橫梁等組成。依據試件大小，可啟動油泵調理下壓板至恰當位置。下承壓板放置于活塞上，便于放置試件，有防塵罩以避免試件破碎的碎片及其他屑雜物侵入油缸及活塞，而損壞缸體，活塞及油封。

  油箱內的油經濾油器被吸入油泵，經高壓油管送至減壓閥，經數字伺服閥送至工作油缸，油缸內的油液經不時緊縮從而使油液壓力升高，只需調理伺服閥的開度，即可調理進入工作油缸的液壓油速度，從而控制壓力上升的速率，當伺服閥回復初始位置，即可完成卸載回油。

  油缸及活塞間沒有密封圈，避免高壓時油缸過多的溢出油液，油缸后上方有益油孔，溢出的油液經過油管進入油箱。液壓傳動系統本系統由油箱、高壓柱塞油泵、減壓閥及伺服閥、濾油器、高壓油管、工作油缸、壓力傳感器等組成。
  伺服閥翻開一定的開度，使工作油缸活塞快速上升。當試塊受壓產生壓力時，實驗機經過傳感器將實踐壓力送入計算機。計算機將實踐壓力值與理論力值停止比擬，得到一個偏向值。經過PID運算得到一個控制輸出量，然后計算機給脈沖發作器發出信號，脈沖發作器產生信號發送給伺服閥驅動器從而驅動伺服閥閥芯運動，控制節流口的開度，可到達控制加荷速率的目的。
